A vágó malmokat lágy, félkemény, szívós, rugalmas, rostos és heterogén összetételű minták aprítására használják. Nagy forgatónyomatékú és RES technológiával (lendkerék) felszerelt 3 kW teljesítményű meghajtásának köszönhetően az SM 300 malom különösen azoknál a "nehéz" mintáknál válik be, melyekkel más vágó malmok már nem képesek boldogulni. A 100 - 3,000 ford/perc között változtatható fordulatszám tökéletes illeszkedést tesz lehetővé az adott alkalmazás követelményéhez. 0,25 - 20 mm lyukméretű szitabetétek biztosítják a definiált végfinomságot.
"Ez egy nagyon robusztus malom, amely lehetővé teszi a minták homogenizálását a használt szitának megfelelően nagyon egységes szemcsemérettel, és nagyon könnyen használható. Mivel ez egy nagyon robusztus berendezés, mivel tartósan készült, mindenképpen ajánlom."
Jonatan Racancoj
Cempro-Proverde
"Ez a malom az osztály munkalova. Szinte mindent elbír, amit csak át akarsz rajta juttatni. Könnyen szétszedhető és tisztítható. A múltban már dolgoztam más malmokkal, és ez messze a legjobb."
Jason Roys
Covance
"Az SM 300 beszerzése előtt egy VitaMixet használtunk a strukturált összetevők porrá alakítására. Ez persze a nagyobb tételeknél sokáig tartott. Most, a malommal időt és energiát tudunk megtakarítani. Ez egy kötelező beszerzés minden olyan vállalkozás számára, amelyiknek vágni, porítani, őrölni, kizsigerelni, vagy más módon csökkenteni kell a nagy részecskéket bármilyen módon."
Major Hillmann
Epiceutical Labs
Az SM 300 vágó malom sok anyagot már egyetlen munkamenetben a kívánt végfinomságúra tud aprítani, mivel a beépített lendkerék nagyon nagy forgatónyomatékot képes kifejteni (RES technológia, lásd jobboldali ábrát). A lendkerék biztosította rövid idejű csúcsteljesítmény megakadályozza a rotor blokkolódását, még különösen szívós anyagok őrlésénél is. A RES technológia segíti a minta gyors adagolását is.

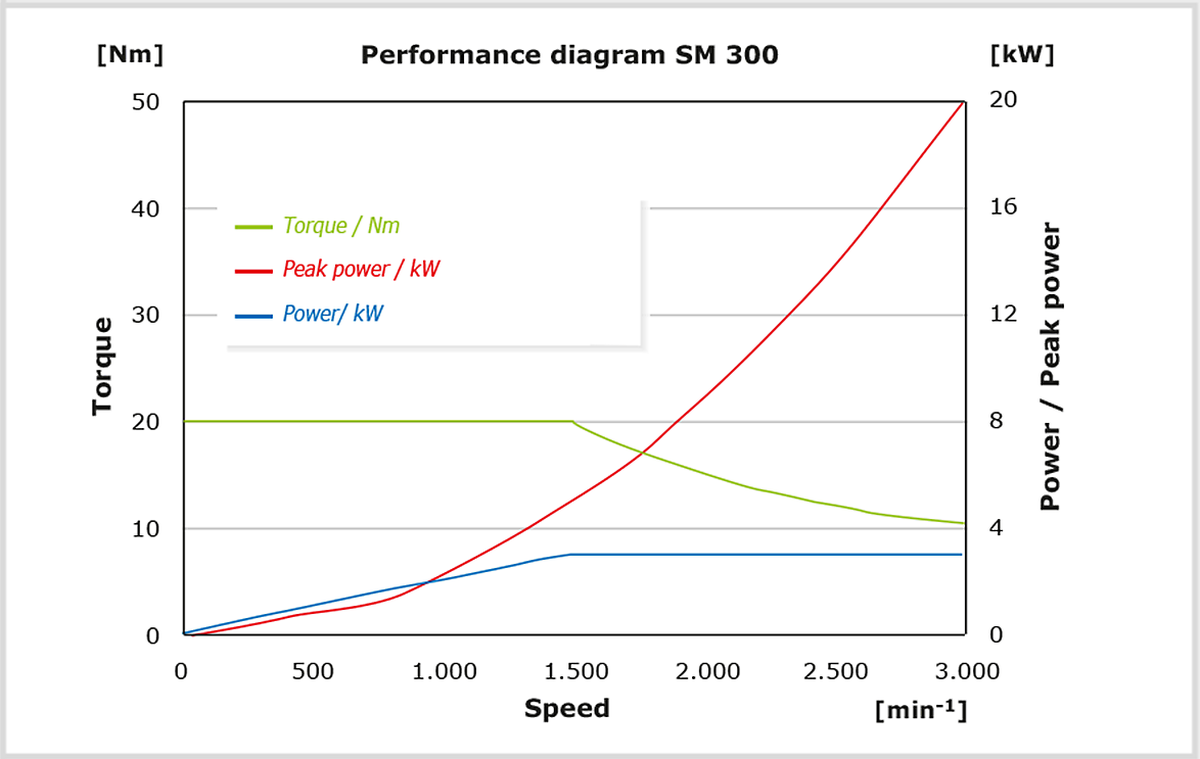

A grafikon a fordulatszám függvényében mutatja a meghajtás forgatónyomatékát (zöld), a teljesítményét (kék) ill. a rövid ideig fenntartható csúcsteljesítményét (vörös). Ez utóbbi egyre növekszik a fordulatszámmal. Azaz minél nagyobb a rotor fordulatszáma, annál nagyobb az egyes elemi vágásokra rövid ideig felhasználható teljesítmény.
Ez a videó bemutatja az SM 300 vágómalom elképesztő sokoldalúságát, a tartozékok széles választékával, beleértve a különböző tartályokat, gyűjtőedényeket és rotorokat, amelyek megkönnyítik a különböző formájú, méretű és mennyiségű mintaanyagok adagolását és gyűjtését. A változtatható fordulatszám lehetővé teszi a tökéletes vágási paraméterek kiválasztását, a nagy teljesítményű, 3 kW-os motor pedig RES technológiával maximális húzóerőt biztosít a malomnak.
Nézze meg a videót, hogy lássa, az SM 300 hogyan oldja meg ezt a 8 alkalmazást kiválóan:
Könnyű vagy hőérzékeny mintákhoz ideális
A gravitációs kivezetés helyett egy opcionálisan kapható ciklonleválasztó csatlakoztatható az SM 300-hoz. A ciklon használata előnyös például a könnyű és hőérzékeny minták esetében.
Az SM 300 vágó malom kettősélű vágóbetétekkel van felszerelve, amely lényegesen megnöveli az egyes elemi vágások számát és azok hatékonyságát. Pl. párhuzamos vágású rotor esetén ez fordulatonként 18 elemi vágást jelent.
Az SM 300 malom használata különösen egyszerű és biztonságos. A felhelyezhető rotor és a szitabetét bármely szerszám nélkül könnyen kivehető. Biztonsági kapcsoló akadályozza meg, hogy a motor forgása nyitott ajtóval elindulhasson. Elektromos biztonsági zár gondoskodik róla, hogy nem lehet kinyitni az ajtót, amíg forog a motor.
A visszahajtható adagolótölcsér szabadon hozzáférhetővé teszi az őrlési kamrát, ez és a kamra sima felületei nagyban segítik a malom tisztítását. Ugyanez érvényes a szitabetétekre is, melyek kialakítása szinte teljesen kizárja, hogy a minta darabjai oda beszoruljanak.
A fordulatszám csökkentése révén csökken a megőrölt minta finomrész frakciója mennyisége és a felaprított szemcsék inkább kívánt mérettartományba esnek. Kifejezetten az ilyen alkalmazások kedvéért csökkent 100 min-1-ra az SM 300 malom legkisebb fordulatszáma. Ez előnyös a hőérzékeny anyagok aprításánál is: a csökkentett fordulatszám kisebb energiabevitelt jelent, ami megakadályozza, hogy túlmelegedjék a minta az őrlés alatt.
Az olyan alkalmazásokhoz, mint az élelmiszer- vagy kozmetikai termékek kisüzemi gyártása, az SM 300 rozsdamentes acél 316L foodGrade változatban is elérhető, amely megfelel az élelmiszer- és gyógyszeripar előírásainak. Hosszú tárolótartályával van felszerelve az olyan anyagok, mint például a kannabisz növényi részek egyszerű adagolásához. Ebben a konfigurációban a mintával érintkező összes alkatrész 316L-ből készül. Opcionálisan a rotorlapátok és a vágórudak FDA tanúsítvánnyal rendelkező rozsdamentes acélból készülnek, amely állandó igénybevétel esetén kevésbé hajlamos a kopásra, mint a 316L.
A készülék opcionálisan ciklonnal és egy nagy, 30 literes tartályzal (mindkettő 316L rozsdamentes acél) is felszerelhető a nagy mennyiségű minta összegyűjtéséhez. A sima felületek csaknem 100%-os mintakihozatalhoz és könnyű tisztításhoz vezetnek.
A minta tulajdonságaihoz való optimális alkalmazkodás érdekében rozsdamentes vagy nehézfémmentes acélból párhuzamos szelvényű rotor, 6 tárcsás rotor és V-rotor áll rendelkezésre.
Az SM 300 malom felszerelhető a legtöbb mintához alkalmas univerzális tölcsérrel vagy a speciálisan a hosszúkás minták adagolásához kialakított bőnyakú tölcsérrel is.
A trapéz vagy négyzet alakú lyukakkal ellátott alsó sziták rozsdamentes acélból vagy nehézfémmentes acélból készülnek.
RETSCH vágó malmok sokféle alkalmazásban használhatók. Tipikus minták: PET-előformák, alumíniumsalak, állateledel, csontok, vezetékek, karton, elektronikus hulladék, takarmánypellet, fóliák, élelmiszer, bőr, lignit, anyagkeverék, nem-vas fémek, fa, gyógyszeripari termékek, növényi anyagok, műanyag játékok, műanyagok, másodlagos fűtőanyagok (RDF), gyanták, gumi, fűszerek, szalma, textilszövet, hulladék, stb.
hal
fa
diófélék
másodlagos üzemanyagok, bioüzemanyagok
Petrezselyem 1
Petrezselyem 2
Mintaelőkészítési feladata legjobb megoldása megtaláláshoz tanulmányozza az Alkalmazási adatbankot
A torrefaction egy termokémiai folyamat, amelyet oxigén hiányában végeznek a biomassza részleges bomlásának előidézésére. A biomasszából víz és illékony anyagok szabadulnak fel, és egy szilárd, száraz anyag, az úgynevezett bioszén keletkezik. Bizonyos alkalmazásokban a bioszén felhasználható a hagyományos fosszilis tüzelőanyagok helyettesítésére, így segítve a CO2-kibocsátás csökkentését.
Ebben a videóban mind a RETSCH SM 300 vágómalmot, mind a CARBOLITE GERO TSR forgócsöves kemencét a bioszén tüzelőanyag előállítására szolgáló torrefaction folyamat részeként használták.
A Verder Scientific vállalatai olyan megoldásokat kínálnak, amelyekkel a folyamat minden lépését támogathatják, a minta előkészítésétől és elemzésétől kezdve a hőkezelésen át a hőkezelésig és még sok másig.
Az SM 300 vágó malomban a méretcsökkenés vágás és nyírás hatására jön létre. Az aprítandó mintát a forgó rotor elkapja, vágólapja és az őrlőház falában lévő kettős élű vágóbetétek között a minta felaprítódik.
A 6-tárcsás rotorban a keményfémből készült és spirálformában elhelyezett vágólapok egymás után vágnak bele a mintába.
A párhuzamos vágású rotor kései erős vágással darabolják a mintát. A meghajtás tengelyére szerelt nagy tömegű lendkerék (RES technológia) különleges teljesítményt kölcsönöz az SM 300 malomnak. A 100 - 3 000 min-1 között változtatható fordulatszámnak köszönhetően az SM 300 malom könnyen megfeleltehető a legkülönbözőbb alkalmazások követelményeinek.
| Feladat | vágó aprítás |
| Alkalmazási terület | biológia, gyógyászat / gyógyszergyártás, gépgyártás / elektronika, környezetvédelem / újrahasznosítás, mezőgazdaság, vegyipar / műanyagipar, élelmiszeripar |
| Minta jellege | félkemény, lágy, rostos, rugalmas, szívós |
| Aprítási technika | nyírás, vágás |
| Betölthető max. méret* | < 60 x 80 mm |
| Végfinomság* | 0,25 - 20 mm |
| Fordulatszám 50(60) Hz-en | 100 - 3000 min-1 |
| Rotor kerületi sebessége | 4,7 - 20,3 m/s |
| Rotorátmérő | 129,5 mm |
| Rotortípusok | párhuzamos vágású rotor / 6-tárcsás rotor / V-rotor |
| Adagolótölcsér típusok | univerzális, hosszúkás |
| Őrlőszerszámok anyaga | nehézfémmentes acél, rozsdamentes acél, wolfram-karbid |
| Szita lyukméretek | trapéz 0,25 / 0,50 / 0,75 / 1,00 / 1,50 mm |
| Gyűjtőrendszerek / térfogatok | felfogóedény térfogata 5 l / opcionálisan: 30 l mintaüvegek térfogata 0.25 / 0.5 l ciklon egységgel (0.25 l - 30 l) |
| Meghajtás | 3-fázisú aszinkron-motor frekvenciaváltóval |
| Teljesítményfelvétel | 3 kW, ~ 28,5 kg tömegű lendkerékkel |
| Elektromos hálózat feszültsége | különböző feszültségértékek |
| Hálózati csatlakozás | 1-fázis |
| Motorfék | igen |
| Védelem módja | IP 20 |
| Méretek (zárva): szél x mag x mély | 576 (1080 nyitva) x 1677 x 750 mm (állvánnyal és univerzális tölcsérrel) |
| Súly, netto | ~ 160 kg |
| Szabványok | CE |
Műszaki változtatás és tévedés joga fenntartva.
